Chapa Colaborante para Cubiertas

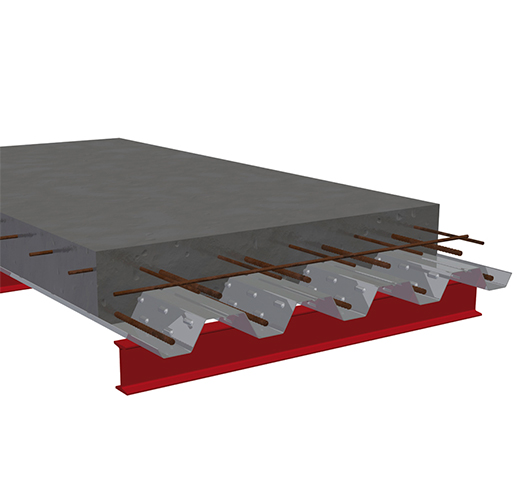

La chapa colaborante, también conocida como chapa perfilada colaborante, chapa metálica colaborante o chapa de forjado mixto, es un componente esencial en la construcción moderna. Su función principal es actuar como un encofrado perdido para el hormigón y, al mismo tiempo, colaborar estructuralmente con él para formar losas mixtas de acero y hormigón. Gracias a su diseño y propiedades, la chapa colaborante ofrece numerosas ventajas que la convierten en una solución eficiente y rentable para diversos tipos de proyectos constructivos.
| CARACTERÍSTICAS PRINCIPALES | ||||
|---|---|---|---|---|
| Espesor (mm) | 0,8 - 1,0 - 1,2 | |||
| Peso perfil por m² (Kg/m²) | Desde 8,97 hasta 14,36 | |||
| Momento de inercia lg (cm4/m) | Desde 45,35 hasta 130,91 | |||
| Modulo resistente (cm³/ml) | Desde 14,27 hasta 32,13 | |||
En Sama, ofrecemos varios tipos de chapas colaborantes diseñadas para adaptarse a las necesidades específicas de cada proyecto. Todos los tipos garantizan una alta resistencia, facilidad de montaje y una óptima colaboración entre el acero y el hormigón.
-
Chapa Colaborante 55

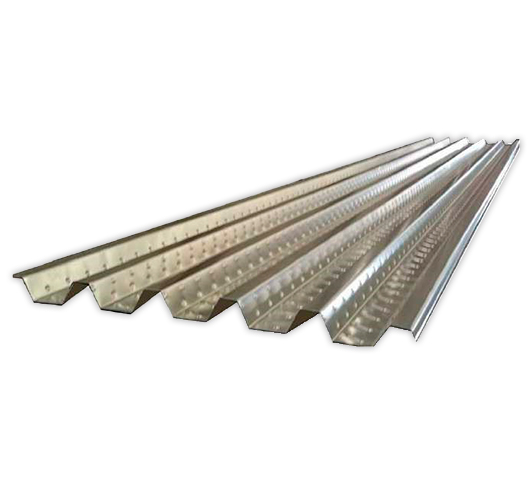

La chapa colaborante de altura 55 es una solución eficiente para la construcción de forjados mixtos. Cuenta con un perfil nervado de 55 mm de altura, que mejora la adherencia con el hormigón y proporciona una alta capacidad de carga. Este tipo de chapa es ideal para proyectos que requieren rapidez en la instalación y un excelente comportamiento estructural.
-
Chapa Colaborante 75
La chapa colaborante de altura 75 es otra opción que destaca por su perfil de 75 mm de altura, lo que permite alcanzar mayores luces y soportar cargas más elevadas. Su diseño específico facilita la instalación y mejora la rigidez de la estructura.
-
Chapa Colaborante 60
La chapa colaborante de altura 75 es otra opción que destaca por su perfil de 75 mm de altura, lo que permite alcanzar mayores luces y soportar cargas más elevadas. Su diseño específico facilita la instalación y mejora la rigidez de la estructura.
-
Chapa Colaborante 76
Con su perfil de altura 76 mm es recomendado para edificios de estructura metálica de gran tamaño, como naves industriales, oficinas, hospitales, centros de ocio, educativos y comerciales.
-
Chapa Colaborante 100
El forjado colaborante con greca de 100 mm, es ideal para grandes construcciones metálicas con amplios apoyos. Se adapta a naves industriales, oficinas, almacenes, centros comerciales y deportivos.
Estos tipos de chapas colaborantes en Sama están diseñados para cumplir con los más altos estándares de calidad, ofreciendo soluciones versátiles y eficientes para cualquier tipo de estructura mixta en construcción.
A continuación mostramos unas tablas con datos técnicos referentes a dos de nuestros tipos de chapas colaborantes:
| PESO PROPIO CANTO DE LOSA CON CHAPA Y HORMIGÓN (kg/m²) | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Espesor losa (mm) | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 | 25 | ||
| Altura 55 | Vol. Hormigón (dm³/m²) 2400kg/m² | 89 | 98 | 107 | 116 | 125 | 134 | 143 | 152 | 162 | 171 | 180 | 189 | 198 | 207 | |
| Espesor (mm) | 0,8 | 231 | 254 | 276 | 299 | 322 | 345 | 368 | 391 | 413 | 436 | 459 | 482 | 505 | 528 | |
| 1,0 | 233 | 256 | 279 | 302 | 325 | 347 | 370 | 393 | 416 | 439 | 462 | 484 | 507 | 530 | ||
| 1,2 | 236 | 258 | 281 | 304 | 327 | 350 | 373 | 395 | 418 | 441 | 464 | 487 | 510 | 532 | ||
| Altura 75 | Vol. Hormigón (dm³/m²) 2400kg/m² | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | |
| Espesor (mm) | 0,8 | 213 | 237 | 261 | 285 | 209 | 333 | 357 | 381 | 405 | 429 | 453 | 477 | 501 | 525 | |
| 1,0 | 215 | 239 | 263 | 287 | 311 | 335 | 359 | 383 | 407 | 431 | 455 | 479 | 503 | 527 | ||
| 1,2 | 217 | 241 | 265 | 289 | 313 | 337 | 361 | 385 | 409 | 433 | 457 | 481 | 505 | 529 | ||
Características Técnicas y Propiedades de la Chapa Perfilada Colaborante
La chapa metálica colaborante se caracteriza por sus propiedades técnicas:

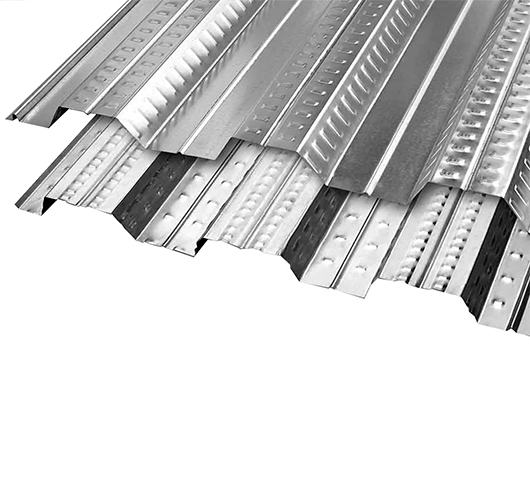

- Diseño Nervado: Su perfil acanalado mejora la adherencia con el hormigón y evita el deslizamiento. El espesor de la chapa varía entre 0,7 mm y 1,5 mm, y la altura del perfil oscila entre 40 mm y 100 mm, dependiendo de la carga y la luz de la estructura.
- Materiales de Alta Calidad: Fabricada en acero galvanizado, ofrece resistencia a la corrosión y garantiza una larga vida útil. El acero utilizado suele tener un límite elástico de entre 280 MPa y 350 MPa.
- Capacidad de Carga y Rigidez: Al trabajar en conjunto con el hormigón, proporciona una alta capacidad de carga y resistencia a la flexión, reduciendo vibraciones y deformaciones.
- Comportamiento ante el Fuego: La chapa de forjado colaborante contribuye a la resistencia al fuego de la estructura, ya que queda embebida en el hormigón, lo que limita su exposición directa a altas temperaturas.
- Fácil Montaje y Fijación: Incluye sistemas de anclaje que se fijan a las vigas metálicas, simplificando el montaje y reduciendo la necesidad de apuntalamientos.
Productos Relacionados
CONTACTO
Redes Sociales
Teléfono
Suscríbete a nuestra Newsletter para recibir las últimas noticias
¿Qué es la Chapa Colaborante?
La chapa colaborante es una chapa metálica con un perfil nervado específico, diseñada para ser utilizada en estructuras mixtas de acero y hormigón. Su superficie acanalada facilita la adherencia del hormigón, permitiendo que ambos materiales trabajen conjuntamente. Esto se traduce en una losa mixta que combina la resistencia a la tracción del acero con la capacidad de compresión del hormigón, incrementando la rigidez y la resistencia estructural del conjunto.
Usos y Aplicaciones de la Chapa de Forjado Colaborante
La chapa de forjado colaborante se emplea en una amplia gama de aplicaciones en la construcción, entre las que destacan:
Ventajas del Uso de la Chapa de Forjado Mixto
El uso de la chapa de forjado mixto en la construcción ofrece múltiples ventajas:
Suministro de Chapa Colaborante en Sama
En Sama, con sede en Córdoba, suministramos chapa colaborante de alta calidad, tanto de manera local como a nivel nacional. Ofrecemos una solución integral para la construcción, con asesoramiento personalizado y entrega rápida en toda España. Nuestra chapa colaborante es ideal para proyectos que buscan rapidez, resistencia y durabilidad, ya sea en edificaciones residenciales, comerciales o industriales.
Confíe en Sama para obtener chapa de forjado colaborante que cumple con los más altos estándares de calidad, garantizando el éxito y la seguridad de su obra.
